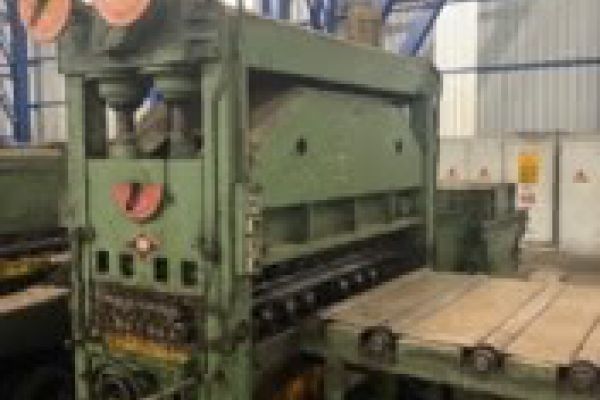

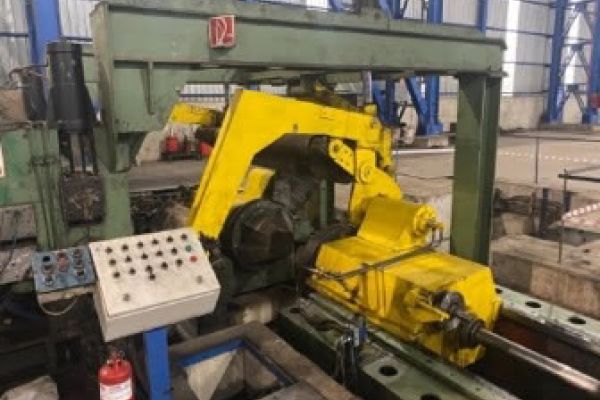

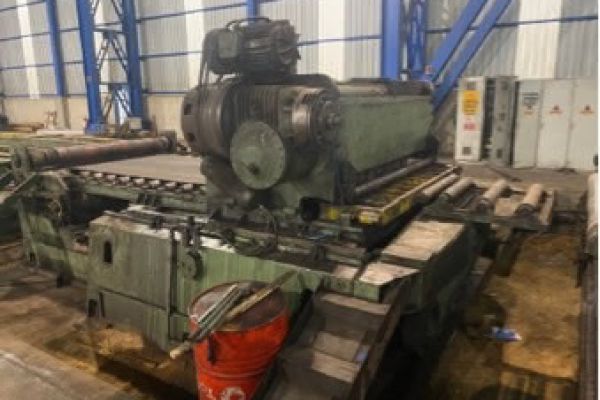

Querteilanlage 2.050 x 6 / 8 mm

Pos. 4.077

• Hersteller

  FIMI
• Baujahr

  1974
• Zustand

  gut gebraucht
• Standort

  einsatzbereit

Technische Daten

• Bandbreite (max.)

  2.050 mm
• Bandbreite (min.)

  1.000 mm
• Banddicke

  2,0 - 6,0 / 8,0 mm
• Coilgewicht

  35.000 kg
• CoilØ (max.)

  2.200 mm
• CoilØ (min.)

  800 mm
• Coil IØ

  610 / 762 / 864
• Geschwindigkeit

  0 - 23 m/min.

Richtwalzenanzahl Vorrichtmaschine

• Anzahl der Richtwalzen

  5 x 200 mm Durchmesser
• Anzahl der Hauptrichtwalzen

  15
• Richtwalzen-Ø

  75 mm
• Supportrollen

  54
• Supportrollen-Ø

  180 mm
• installierte Gesamtleistung ca.

  300 kW

Anlage besteht aus ...

• Bundhubwagen

  hydraulisch
• Abwickelhaspel

  doppelter Spreizdorn
• Coil IØ

  610 – 864 mm
• Bremsung

  Gleichstrommotor / Getriebe / Scheibe
• Coil Öffner

  hydraulisch
• ausziehbarer Tisch

  hydraulisch
• Quetschwalzeneinheit

  hydraulisch
• Anzahl der Quetschwalzen

  2 x 200 mm Durchmesser
• Vorrichtmaschine

  5 x 200 mm Durchmesser

Richtmaschine

• Anzahl der Richtwalzen

  15
• Richtwalzen-Ø

  75 mm
• höhenverstellbare Walzen

  mechanisch
• Längenmessung

  280 – 6.000 mm
• Ablängschere

  fliegende Schere (mechanisch)
• Antrieb

  250 kW Wechselstrommotor
• fliegender Scherentransport

  45 m/min.
• Antrieb

  4 kW
• Länge

  3.000 mm

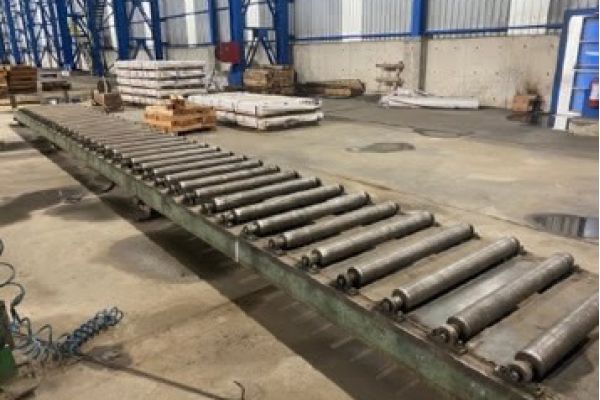

Auslaufförderer (packiType: Rollenförderer)

• Typ: Schmetterlingskettenförderer

  25 m/min.
• Antrieb

  4 kW
• Länge

  8.000 mm

Wiegestapelförderer

• Länge

  13.000 mm

• Hydraulik + Elektrik

Galerie
